Portes pour tous types de pièces avec couche supérieure HPL

Exécution selon DIN 68706, partie 1:
Les portes d'une épaisseur d'environ 40 mm sont réalisées en panneaux composites multicouches. (Pas de caractéristiques pour portes coupe-humidité ou salles d’eau)

Basic Zero

Cadre:

Cadre quadrilatéral en panneau de fibres naturelles ou en bois d'env. 33 mm,
Renforcement supplémentaire de la bande de chant et de la serrure, env. 32 mm

Couche intérieure:

Panneau d'aggloméré tubulaire de 33 mm (noyau tubulaire 33mm, env. 300kg/m³)

Couche de finition:

0,8 Stratifié haute pression selon DIN EN 438,
collage avec une colle polyuréthane à 2 composants

Couche intermédiaire:

panneau de fibres naturelles 3-4 mm

Bords:

Ebarbés ou avec rabattement standard, selon DIN 18101,
Bord de film trilatéral (couleurs similaires à la finition de surface)

Perçage / fraisage de la bande de chant et fraisage de serrure inclus, le vantail de porte peut être raccourci de maximum 10 mm

Toutes les portes ZAK TORMAX sont aussi disponibles comme portes coulissantes et battantes !

Groupe de contrainte M
Groupe de contrainte S
Groupe de contrainte E
Classe climatique I
Classe climatique II
Classe climatique III
Classe d'isolation acoustique I (RW, P32dB)
Classe d'isolation acoustique II (RW, P37dB)
Classe d'isolation acoustique III (RW, P42dB)
Portes à deux vantaux
Renfort de cadre classe S
Renfort pour ferme-porte supérieur, poignées et butées
Cadre quadrilatéral en plastique solide
Grille d'aération, fraisage spécial
Découpes d'éclairage / Hublots
Double étanchéité
Fraisage des verrous
Fraisage / Perçage des bandes de chant
3ème bande de chant, fraisage / perçage
2ème verrou à fraiser
Fraisage spécial, par ex. ferme-porte intégré / triple verrouillage, etc.
Inserts en plomb pour salles de radiologie
Epaisseur de porte 50 mm / 70 mm
Jointure révélée
Double feuillure (à partir d'une épaisseur de porte de 50 mm)
Panneau supérieur
Vantail avec ou sans embout



  • Hauteur de porte max. 3.900mm, largeur de porte max. 1.480mm (selon disponibilité stratifié ou HPL avec ou sans joint)
  • De série    En option

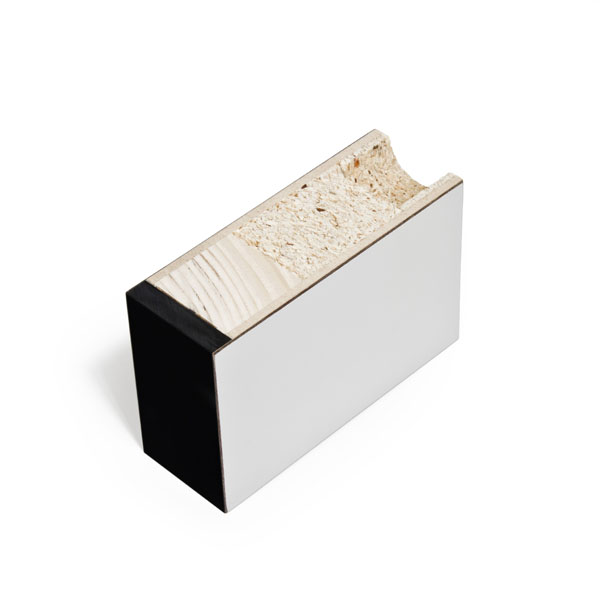

Economy Zero

Cadre:

Cadre quadrilatéral en panneau de fibres naturelles ou en bois d'env. 33 mm
Renforcement supplémentaire de la bande de chant et de la serrure, env. 32 mm

Couche intérieure:

Panneau d'aggloméré tubulaire de 33 mm (noyau tubulaire 33mm, env. 300kg/m³)

Couche de finition:

0,8 Stratifié haute pression selon DIN EN 438,
collage avec une colle polyuréthane à 2 composants

Couche intermédiaire:

panneau de fibres naturelles 3-4 mm

Bords:

Ebarbés ou avec rabattement standard, selon DIN 18101,

Cadre en plastique solide trilatéral rabotable
(couleurs : blanc, gris, noir, beige ou ivoire)

Perçage / fraisage de bande de chant et fraisage de serrure inclus, le vantail de porte peut être raccourci de maximum 20 mm.

Toutes les portes ZAK TORMAX sont aussi disponibles comme portes coulissantes et battantes !

Groupe de contrainte M
Groupe de contrainte S
Groupe de contrainte E
Classe climatique I
Classe climatique II
Classe climatique III
Classe d'isolation acoustique I (RW, P32dB)
Classe d'isolation acoustique II (RW, P37dB)
Classe d'isolation acoustique III (RW, P42dB)
Portes à deux vantaux
Renfort de cadre classe S
Renfort pour ferme-porte supérieur, poignées et butées
Cadre quadrilatéral en plastique solide
Grille d'aération, fraisage spécial
Découpes d'éclairage / Hublots
Double étanchéité
Fraisage des verrous
Fraisage / Perçage des bandes de chant
3ème bande de chant, fraisage / perçage
2ème verrou à fraiser
Fraisage spécial, par ex. ferme-porte intégré / triple verrouillage, etc.
Inserts en plomb pour salles de radiologie
Epaisseur de porte 50 mm / 70 mm
Jointure révélée
Double feuillure (à partir d'une épaisseur de porte de 50 mm)
Panneau supérieur
Vantail avec ou sans embout
  • Hauteur de porte max. 3.900mm, largeur de porte max. 1.480mm (selon disponibilité stratifié ou HPL avec ou sans joint)
  • De série    En option

Portes coupe-humidité

Exécution selon DIN 68706 partie 1 :
Les portes d'une épaisseur d'environ 40 mm sont réalisées en panneaux composites multicouches. Ils conviennent à une utilisation dans des pièces où l'humidité de l'air est élevée et où les éclaboussures d'eau sont faibles.

Basic X

Cadre:

Cadre trilatéral en panneau de fibres naturelles ou en bois env. 33 mm, partie inférieure 30 mm
Feuilles de recyclage PU, 100 % étanches, densité brute 450 kg/m3, renforcement supplémentaire de la bande de chant et de la serrure env. 32 mm.

Couche intérieure:

Panneau d'aggloméré tubulaire de 33 mm (noyau tubulaire 33mm, env. 300kg/m³)

Couche de finition:

Stratifié haute pression de 0,8 mm selon DIN EN 438,
collage imperméable à l'eau avec colle polyuréthane 2 composants

Couche intermédiaire:

panneau de fibres naturelles 3-4 mm

Bords:

Ebarbés ou avec rabattement standard, selon DIN 18101,
Bord de film trilatéral (couleurs similaires à la finition de surface)

Perçage / fraisage de bande de chant et fraisage de serrure inclus, le vantail de porte peut être raccourci de maximum 10 mm.

Toutes les portes ZAK TORMAX sont aussi disponibles comme portes coulissantes et battantes !

Groupe de contrainte M
Groupe de contrainte S
Groupe de contrainte E
Classe climatique I
Classe climatique II
Classe climatique III
Classe d'isolation acoustique I (RW, P32dB)
Classe d'isolation acoustique II (RW, P37dB)
Classe d'isolation acoustique III (RW, P42dB)
Portes à deux vantaux
Renfort de cadre classe S
Renfort pour ferme-porte supérieur, poignées et butées
Cadre quadrilatéral en plastique solide
Grille d'aération, fraisage spécial
Découpes d'éclairage / Hublots
Double étanchéité
Fraisage des verrous
Fraisage / Perçage des bandes de chant
3ème bande de chant, fraisage / perçage
2ème verrou à fraiser
Fraisage spécial, par ex. ferme-porte intégré / triple verrouillage, etc.
Inserts en plomb pour salles de radiologie
Epaisseur de porte 50 mm / 70 mm
Jointure révélée
Double feuillure (à partir d'une épaisseur de porte de 50 mm)
Panneau supérieur
Vantail avec ou sans embout
  • Hauteur de porte max. 3.900mm, largeur de porte max. 1.480mm (selon disponibilité stratifié ou HPL avec ou sans joint)
  • De série    En option

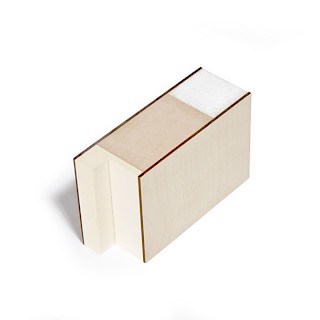

K 42 TF

Cadre:

Cadre trilatéral panneau de fibres naturelles env. 60 mm, partie inférieure 50 mm Panneaux de recyclage PU, 100 % étanches, densité brute 450 kg/m³, renforcement supplémentaire de la bande de chant et du verrou inclus

Couche intérieure:

36 mm de mousse plastique rigide solide, densité brute > 100 k/Pa

Couche de finition:

Stratifié haute pression 2,0 mm selon DIN EN 438, collage étanche à l'eau avec colle polyuréthane 2 composants

Bords:

Ebarbés ou avec rabattement standard selon DIN 18101, cadre en plastique massif trilatéral rabotable (couleurs : blanc, gris, noir, beige ou ivoire)

Perçage / fraisage de bande de chant et fraisage de serrure inclus, le vantail de porte peut être raccourci de maximum 20 mm

Toutes les portes ZAK TORMAX sont aussi disponibles comme portes coulissantes et battantes !

Groupe de contrainte M
Groupe de contrainte S
Groupe de contrainte E
Classe climatique I
Classe climatique II
Classe climatique III
Classe d'isolation acoustique I (RW, P32dB)
Classe d'isolation acoustique II (RW, P37dB)
Classe d'isolation acoustique III (RW, P42dB)
Portes à deux vantaux
Renfort de cadre classe S
Renfort pour ferme-porte supérieur, poignées et butées
Cadre quadrilatéral en plastique solide
Grille d'aération, fraisage spécial
Découpes d'éclairage / Hublots
Double étanchéité
Fraisage des verrous
Fraisage / Perçage des bandes de chant
3ème bande de chant, fraisage / perçage
2ème verrou à fraiser
Fraisage spécial, par ex. ferme-porte intégré / triple verrouillage, etc.
Inserts en plomb pour salles de radiologie
Epaisseur de porte 50 mm / 70 mm
Jointure révélée
Double feuillure (à partir d'une épaisseur de porte de 50 mm)
Panneau supérieur
Vantail avec ou sans embout
  • Hauteur de porte max. 3.900mm, largeur de porte max. 1.480mm (selon disponibilité stratifié ou HPL avec ou sans joint)
  • De série    En option

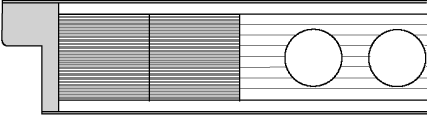

Economy

Cadre:

Cadre en panneau de fibres naturelles ou en bois sur 3 côtés d'env. 33 mm, panneau inférieur de 30 mm en PU recyclé, 100 % étanche, densité apparente 450 kg/m³, renforcement supplémentaire par bande de chant et serrure d'env. 32 mm

Couche intérieure:

Panneau d'aggloméré tubulaire de 33 mm (noyau tubulaire 33 mm, env. 300 kg/m³)

Couche de finition:

Stratifié haute pression de 0,8 mm selon DIN EN 438,
collage imperméable à l'eau avec colle polyuréthane 2 composants

Couche intermédiaire:

panneau de fibres naturelles 3-4 mm

Bords:

Ebarbés ou avec rabattement standard selon DIN 18101,
Cadre en plastique solide à 3 côtés rabotable
(couleurs : blanc, gris, noir, beige ou ivoire)

Perçage / fraisage de bande de chant et fraisage de serrure inclus, le vantail de porte peut être raccourci de maximum 20 mm

Toutes les portes ZAK TORMAX sont aussi disponibles comme portes coulissantes et battantes !

Groupe de contrainte M
Groupe de contrainte S
Groupe de contrainte E
Classe climatique I
Classe climatique II
Classe climatique III
Classe d'isolation acoustique I (RW, P32dB)
Classe d'isolation acoustique II (RW, P37dB)
Classe d'isolation acoustique III (RW, P42dB)
Portes à deux vantaux
Renfort de cadre classe S
Renfort pour ferme-porte supérieur, poignées et butées
Cadre quadrilatéral en plastique solide
Grille d'aération, fraisage spécial
Découpes d'éclairage / Hublots
Double étanchéité
Fraisage des verrous
Fraisage / Perçage des bandes de chant
3ème bande de chant, fraisage / perçage
2ème verrou à fraiser
Fraisage spécial, par ex. ferme-porte intégré / triple verrouillage, etc.
Inserts en plomb pour salles de radiologie
Epaisseur de porte 50 mm / 70 mm
Jointure révélée
Double feuillure (à partir d'une épaisseur de porte de 50 mm)
Panneau supérieur
Vantail avec ou sans embout
  • Hauteur de porte max. 3.900mm, largeur de porte max. 1.480mm (selon disponibilité stratifié ou HPL avec ou sans joint)
  • De série    En option

Portes de salles d’eau

Exécution selon DIN 68706 partie 1 :
Les portes d'une épaisseur d'environ 40 mm sont réalisées en panneaux composites multicouches. Ils sont adaptés à une utilisation dans des pièces à "humidité permanente et exposition accrue aux éclaboussures d'eau".

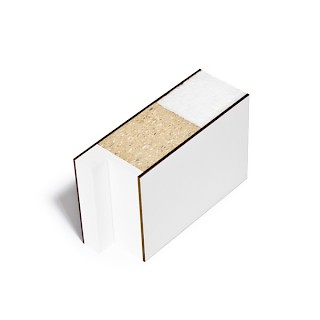

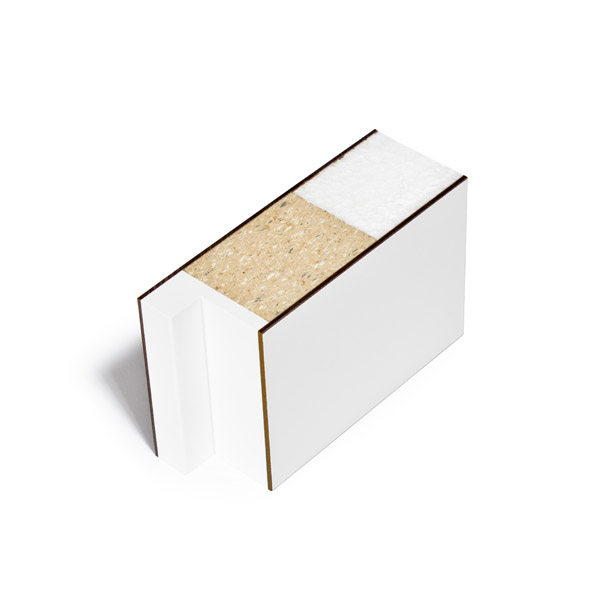

Objet

Cadre:

Cadre quadrilatéral en PU d'env. 50 mm en plaques de recyclage PU,
100 % étanche, densité apparente 450 kg/m³

Couche intérieure:

36 mm de mousse plastique rigide solide, densité apparente > 100 k/Pa

Couche de finition:

stratifié haute pression de 2,0 mm selon DIN EN 438,
collage imperméable à l'eau avec colle polyuréthane 2 composants

Bords:

Ebarbés ou avec rabattement standard selon DIN 18101,
Cadre trilatéral en plastique solide rabotable
(couleurs : blanc, gris, noir, beige ou ivoire)

Perçage / fraisage de bande de chant et fraisage de serrure inclus, le vantail de porte peut être raccourci de maximum 30 mm

Toutes les portes ZAK TORMAX sont aussi disponibles comme portes coulissantes et battantes !

Groupe de contrainte M
Groupe de contrainte S
Groupe de contrainte E
Classe climatique I
Classe climatique II
Classe climatique III
Classe climatique I (RW, P32dB)
Classe climatique II (RW, P37dB)
Classe climatique III (RW, P42dB)
Portes à deux vantaux
Renfort de cadre classe S
Renfort pour ferme-porte supérieur, poignées et butées
Cadre quadrilatéral en plastique solide
Grille d'aération, fraisage spécial
Découpes d'éclairage / Hublots
Double étanchéité
Fraisage des verrous
Fraisage / Perçage des bandes de chant
3 bandes de chant, fraisage / perçage
2 verrous à fraiser
Fraisage spécial, par ex. ferme-porte intégré / triple verrouillage, etc.
Inserts en plomb pour salles de radiologie
Epaisseur de porte 50 mm / 70 mm
Jointure révélée
Double feuillure (à partir d'une épaisseur de porte de 50 mm)
Panneau supérieur
Vantail avec ou sans embout
  • Hauteur de porte max. 3.900mm, largeur de porte max. 1.480mm (selon disponibilité stratifié ou HPL avec ou sans joint)
  • De série    En option

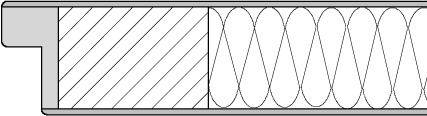

K 42 T

Cadre:

Cadre quadrilatéral en PU d'env. 80 mm en plaques de recyclage PU,
100 % étanche, densité apparente 450 kg/m³

Couche intérieure:

36 mm de mousse plastique rigide solide, densité apparente > 100 k/Pa

Couche de finition:

stratifié haute pression de 2,0 mm selon DIN EN 438,
collage imperméable à l'eau avec colle polyuréthane 2 composants

Bords:

Ebarbés ou avec rabattements standard, selon DIN 18101,
Cadre trilatéral en plastique solide à 3 rabotable
(couleurs, blanc, gris, noir, beige ou ivoire)

Perçage / fraisage de bande de chant et fraisage de serrure inclus, le vantail de porte peut être raccourci de maximum 50 mm

Toutes les portes ZAK TORMAX sont aussi disponibles comme portes coulissantes et battantes !

Groupe de contrainte M
Groupe de contrainte S
Groupe de contrainte E
Classe climatique I
Classe climatique II
Classe climatique III
Classe d'isolation acoustique I (RW, P32dB)
Classe d'isolation acoustique II (RW, P37dB)
Classe d'isolation acoustique III (RW, P42dB)
Portes à deux vantaux
Renfort de cadre classe S
Renfort pour ferme-porte supérieur, poignées et butées
Cadre quadrilatéral en plastique solide
Grille d'aération, fraisage spécial
Découpes d'éclairage / Hublots
Double étanchéité
Fraisage des verrous
Fraisage / Perçage des bandes de chant
3ème bande de chant, fraisage / perçage
2ème verrou à fraiser
Fraisage spécial, par ex. ferme-porte intégré / triple verrouillage, etc.
Inserts en plomb pour salles de radiologie
Epaisseur de porte 50 mm / 70 mm
Jointure révélée
Double feuillure (à partir d'une épaisseur de porte de 50 mm)
Panneau supérieur
Vantail avec ou sans embout
  • Hauteur de porte max. 3.900mm, largeur de porte max. 1.480mm (selon disponibilité stratifié ou HPL avec ou sans joint)
  • De série    En option

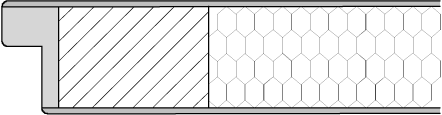

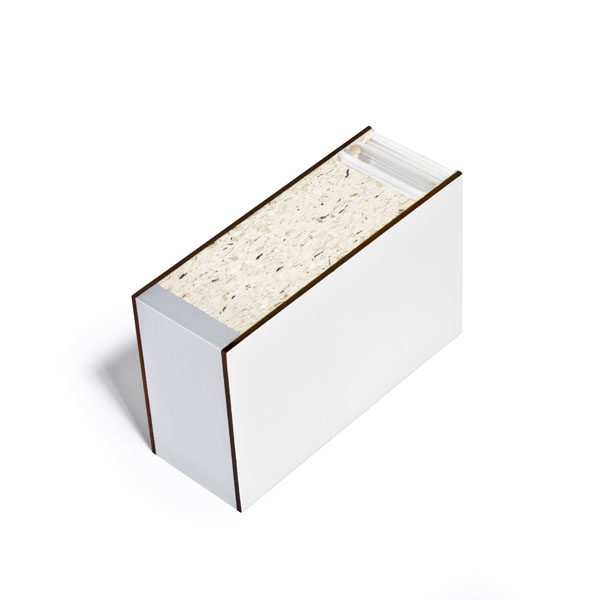

Profi Comb

Cadre:

Cadre quadrilatéral en PU d'env. 80 mm en plaques de recyclage PU,
100 % étanches, densité apparente 450 kg/m³

Couche intérieure:

Noyau alvéolaire solide en plastique de 36 mm d'épaisseur, densité brute 80 kg/m³

Couche de finition:

stratifié haute pression de 2,0 mm selon DIN EN 438,
collage imperméable à l'eau avec colle polyuréthane 2 composants

Bords:

Ebarbés ou avec rabattement standard selon DIN 18101,
Cadre quadrilatéral en plastique solide rabotable
(couleurs : blanc, gris, noir, beige ou ivoire)

Perçage / fraisage de bande de chant et fraisage de serrure inclus, le vantail de porte peut être raccourci de maximum 5 m

Toutes les portes ZAK TORMAX sont aussi disponibles comme portes coulissantes et battantes !

Groupe de contrainte M
Groupe de contrainte S
Groupe de contrainte E
Classe climatique I
Classe climatique II
Classe climatique III
Classe d'isolation acoustique I (RW, P32dB)
Classe d'isolation acoustique II (RW, P37dB)
Classe d'isolation acoustique III (RW, P42dB)
Portes à deux vantaux
Renfort de cadre classe S
Renfort pour ferme-porte supérieur, poignées et butées
Cadre quadrilatéral en plastique solide
Grille d'aération, fraisage spécial
Découpes d'éclairage / Hublots
Double étanchéité
Fraisage des verrous
Fraisage / Perçage des bandes de chant
3ème bande de chant, fraisage / perçage
2ème verrou à fraiser
Fraisage spécial, par ex. ferme-porte intégré / triple verrouillage, etc.
Inserts en plomb pour salles de radiologie
Epaisseur de porte 50 mm / 70 mm
Jointure révélée
Double feuillure (à partir d'une épaisseur de porte de 50 mm)
Panneau supérieur
Vantail avec ou sans embout
  • Hauteur de porte max. 3.900mm, largeur de porte max. 1.480mm (selon disponibilité stratifié ou HPL avec ou sans joint)
  • De série    En option

Cadres pour pièces humides et salles d‘eau

Les cadres sont adaptés à une utilisation dans des pièces à humidité élevée ou constante et à faible ou forte exposition aux éclaboussures d'eau (pièce humide / salle d’eau) : Toutes les épaisseurs de paroi et dimensions intermédiaires sont disponibles de 55 à 600 mm.

Cadre de pièce humide / salle d‘eau

Matériau principal des cadres de pièces humides:

Panneau à base de bois de 21 mm, partie inférieure : panneaux de recyclage PU de 100 mm,
100 % étanche, densité apparente 450 kg/m³ contre l'humidité ascendante.

Matériau principal des cadres de salles d’eau:

Plaques de recyclage PU de 21 mm d'épaisseur, 100 % étanche, densité apparente 450 kg/m³

Couche de finition:

Stratifié haute pression de 0,8 mm selon DIN EN 438,
collage imperméable à l'eau avec colle polyuréthane 2 composants

Plaque de revêtement:

23 mm, bords 2 mm Plastique ABS (couleurs similaires à la finition de surface) arrondis (R=2 mm)

Revêtement:

55 mm, bords 2 mm Plastique ABS arrondis (R=2mm), raccord mural avec joint d'étanchéité périphérique

Joint d'étanchéité:

joint d'étanchéité trilatéral intégré dans la zone du rabattement

Point de fermeture:

Gâche d'angle en acier inoxydable pour la version feuillure, gâche à clapet en acier inoxydable pour la version émoussée (verrouillage simple)

Fixation de bande de chant:

bande de chant : Assortiment de vis, série V 3612

Marge de réglage:

+10 / -5mm

Cadre monobloc de pièce humide / salle d‘eau

Matériau principal des cadres de pièces humides:

Cadre en panneau de fibres naturelles 46 mm, fond 100 mm Panneaux de recyclage PU 100 mm, 100 % étanche, densité apparente 450 kg/m³ contre l'humidité croissante

Matériau principal des cadres de salles d’eau:

Panneaux de recyclage PU de 46 mm d'épaisseur, 100 % étanches, densité apparente 450 kg/m³

Couche de finition:

Stratifié haute pression de 2 mm selon DIN EN 438, collage étanche avec colle polyuréthane 2 composants

Joint d'étanchéité:

joint d'étanchéité trilatéral intégré dans la zone du rabattement

Point de fermeture:

Gâche coudée en acier inoxydable, gâche lobée en acier inoxydable pour version émoussée, verrouillage simple et épaisseur 53 mm

Bords:

Ebarbés ou avec rabattement standard selon DIN 18101,
cadre unilatéral en plastique massif, cadre dormant
cadre bilatéral en plastique massif rabotable.
(couleurs : blanc, gris, noir, beige ou ivoire)

Fixation de bande de chant:

Construction de base Séries V 3604/18,5

(Egalement disponible comme cadre dormant)

Solutions spécifiques

  • Eléments composites sandwich

  • Portes de casiers de salle d'eau

  • Portes de protection contre les radiations / portes de laboratoire / portes insonorisées / portes coulissantes

  • Parois de douche en panneaux HPL à noyau plein

  • Hauteurs de porte jusqu'à 3.900 mm et

  • Largeurs de porte jusqu'à 1 480 mm

  • Epaisseurs de porte jusqu'à 70 mm

Tableau récapitulatif des portes

  Toutes les portes HPL sont également disponibles en version coulissante ou battante
  Basic Zero Eco Zero Basic X K 42 TF Economy Objet K 42 T Profi Comb
Hauteur de porte max. 3.900mm, largeur de porte max. 1.480mm
(selon disponibilité stratifié ou HPL avec ou sans joint)
(1) Installation/intégration de substances organiques De série
En option
Groupe de contrainte M
Groupe de contrainte S
Groupe de contrainte E
Classe climatique I
Classe climatique II
Classe climatique III
Classe d'isolation acoustique I (RW, P32dB) ●¹ ●¹ ●¹
Classe d'isolation acoustique II (RW, P37dB) ●¹ ●¹ ●¹
Classe d'isolation acoustique III (RW, P42dB) ●¹ ●¹ ●¹
Portes à deux vantaux
Renfort de cadre classe S ●¹ ●¹ ●¹
Renfort pour ferme-porte supérieur, poignées et butées
Cadre quadrilatéral en plastique solide
Grille d'aération, fraisage spécial
Découpes d'éclairage / Hublots
Double étanchéité
Fraisage des verrous
Fraisage / Perçage des bandes de chant
3ème bande de chant, fraisage / perçage
2ème verrou à fraiser
Fraisage spécial, par ex. ferme-porte intégré / triple verrouillage, etc.
Inserts en plomb pour salles de radiologie     ●¹ ●¹ ●¹
Epaisseur de porte 50 mm / 70 mm
Jointure révélée
Double feuillure (à partir d'une épaisseur de porte de 50 mm)
Panneau supérieur
Vantail avec ou sans embout
0%

    This website uses cookies to ensure you get the best experience on our website
